Bộ máy phát điện Diesel chạy bằng Cummins: Thông số kỹ thuật chính cho nguồn điện công nghiệp

Hai báo giá cho một tổ máy phát điện Cummins 500 kVA có thể trông giống hệt nhau ở trang đầu tiên nhưng vẫn mang lại công suất, độ tin cậy và sự tuân thủ khác nhau. Nền tảng động cơ có thể giống nhau; những thay đổi là định nghĩa xếp hạng, loại máy phát điện và phạm vi bảng điều khiển. Đối với người mua công nghiệp, ba bảng thông số kỹ thuật đó quyết định liệu một bộ có trở thành tài sản điện đáng tin cậy hay trở thành vấn đề bảo trì định kỳ hay không.

Yangzhou Aiweite Electromechanical Co., Ltd., nhà sản xuất máy phát điện diesel được thành lập năm 2008, chế tạo các tổ máy chạy bằng Cummins từ 10 kVA đến 2.500 kVA cho ứng dụng năng lượng công nghiệp , bao gồm các nhà máy, dự án cơ sở hạ tầng và cung cấp điện khẩn cấp. Hướng dẫn này bao gồm các thông số kỹ thuật quan trọng: định nghĩa xếp hạng ISO 8528, dải công suất và điện áp, thông số động cơ và máy phát điện, định dạng vỏ, hệ thống điều khiển và nguồn điện.

Trước khi so sánh giá, hãy xác minh cơ sở xếp hạng, loại máy phát điện và phạm vi bộ điều khiển trên mỗi báo giá. Sự không khớp ở bất kỳ một trong số chúng sẽ làm cho báo giá không hợp lệ để so sánh trực tiếp.

Cummins-Powered Diesel Generator Sets from 10 kVA to 2,500 kVA

Bộ máy phát điện Diesel chạy bằng Cummins từ 10 kVA đến 2.500 kVA Phần này xác định xếp hạng ISO 8528 và bao gồm các thông số kỹ thuật của động cơ, máy phát điện và hệ thống điều khiển, hữu ích khi so sánh các công suất đầu ra ở chế độ chờ, chính và liên tục. Xem sản phẩm →

Trước tiên hãy hiểu xếp hạng Prime, Standby và Liên tục

ISO 8528-1 xác định ba mức xếp hạng của bộ máy phát điện (ESP dự phòng, PRP chính và COP liên tục) và mỗi mức tạo ra một số kVA khác nhau trên cùng một gói động cơ.

Xếp hạng dự phòng bao gồm nguồn điện khẩn cấp với số giờ hoạt động hàng năm hạn chế. Xếp hạng chính bao gồm tải công nghiệp thay đổi với thời gian chạy không giới hạn. Đánh giá liên tục giả định tải không đổi trong số giờ không giới hạn. Một thông số kỹ thuật không khớp phổ biến là trích dẫn kVA chính cho ứng dụng chỉ ở chế độ chờ, làm quá kích thước bộ hoặc trích dẫn kVA dự phòng cho tải liên tục, gây quá tải cho động cơ và máy phát điện.

Xếp hạng nhiệm vụ ISO 8528-1, với ví dụ về nền tảng 500 kVA điển hình
Đánh giá	Hồ sơ nhiệm vụ	Quá tải	Giới hạn tải	kVA điển hình
Chế độ chờ (ESP)	Khẩn cấp, tối đa 500 giờ mỗi năm	không có	trung bình 70%	500 kVA
Thủ tướng (PRP)	Không giới hạn giờ, tải thay đổi	10% trong 1 giờ trong 12 giờ	trung bình 70%	455 kVA
Liên tục (COP)	Không giới hạn giờ, tải liên tục	không có	100% không đổi	410 kVA

Bộ dự phòng 500 kVA không phải là bộ liên tục 500 kVA. Gói máy phát điện động cơ tương tự thường được đánh giá là 500 kVA dự phòng, 455 kVA chính và 410 kVA liên tục theo ISO 8528-1.

Dải công suất và cấu hình điện áp

Các tổ máy công nghiệp chạy bằng năng lượng Cummins thường có công suất từ 10 kVA đến 2.500 kVA, với các tùy chọn đầu ra điện áp thấp hoặc trung thế được chọn theo tải trọng địa điểm và khoảng cách cáp.

Cấu hình điện áp thấp tiêu chuẩn là 400/230 V ở 50 Hz và 480 V ở 60 Hz, ba pha bốn dây. Các phương án điện áp trung thế ở mức 6,3 kV và 10,5 kV trở nên tiết kiệm hơn ở mức trên 1.000 kVA hoặc khi khoảng cách từ tổ máy đến bảng điện chính vượt quá 200 m, vì điện áp cao hơn làm giảm tiết diện cáp và tổn thất đường dây. Tần số cố định tốc độ động cơ: 1.500 vòng/phút cho 50 Hz và 1.800 vòng/phút cho 60 Hz, do đó, cùng một kiểu động cơ được đánh giá lại khi tần số trang web thay đổi.

10-100 kVA Xưởng nhỏ, trạm bơm, máy dự phòng đơn

100-400 kVA Tải nhà máy, HVAC, hệ thống dự phòng nhỏ gọn

400-1.000 kVA Các nhà máy lớn, cơ sở hạ tầng, phòng dữ liệu

1.000-2.500 kVA Công nghiệp nặng, mạng lưới trường học, lưới điện song song

400kVA-1000kVA Universal Diesel Generator Sets

Bộ máy phát điện Diesel đa năng 400kVA-1000kVA Máy phát điện công nghiệp hạng nặng với động cơ đường ray chung và máy phát điện hoàn toàn bằng đồng, phù hợp cho hoạt động đầy tải liên tục và tải phức tạp như đã thảo luận trong bối cảnh xếp hạng. Xem sản phẩm →

Đối với tải dưới 630 kVA, điện áp thấp thường là lựa chọn kinh tế. Trên 1.000 kVA hoặc với các đường cáp dài, hãy so sánh điện áp trung thế và điện áp thấp trước khi hoàn thiện thiết kế thiết bị đóng cắt.

Thông số kỹ thuật động cơ, máy phát điện và hệ thống làm mát

Hiệu suất thực tế của bộ máy chạy bằng Cummins được cố định bởi ba thành phần: định mức độ cao và môi trường xung quanh của mẫu động cơ, cấp cách điện và điều chỉnh điện áp của máy phát điện cũng như điểm thiết kế môi trường xung quanh của hệ thống làm mát.

Động cơ công nghiệp của Cummins Inc. thuộc loại 50 đến 2.000 kW sử dụng thiết kế bốn thì, tăng áp, làm mát bằng điện tích với bộ điều chỉnh cơ học hoặc điện tử. Máy phát điện phải là thiết bị đồng bộ bốn cực không chổi than với cách điện loại H, bảo vệ IP23 và bộ điều chỉnh điện áp tự động giữ điện áp ở trạng thái ổn định trong khoảng /-0,5%. Hệ thống làm mát tiêu chuẩn là một bộ tản nhiệt có kích thước phù hợp với môi trường xung quanh 40 độ C; các địa điểm có nhiệt độ trên 40 độ C yêu cầu bộ tản nhiệt lớn hơn hoặc giảm công suất động cơ, thường là 2 đến 3 phần trăm cho mỗi 5 độ C trên điểm định mức.

Máy phát điện: không chổi than, bốn cực, cách điện loại H, vỏ IP23, AVR /-0,5%, điện kháng dưới mức 14% khi khởi động động cơ
Làm mát: bộ tản nhiệt tiêu chuẩn ở nhiệt độ môi trường xung quanh 40 độ C, tùy chọn 50 độ C với bộ sưởi làm mát, giảm tốc độ cho chế độ chờ khởi động nguội
Khởi động: Khởi động điện 24 V DC, pin và bộ sạc phao, tùy chọn chặn trên khung lớn
Tốc độ: 1.500 vòng/phút ở 50 Hz, 1.800 vòng/phút ở 60 Hz, đạt tiêu chuẩn ISO 8528-5 loại G2 trở lên

định nghĩa: ISO 8528-5 chỉ định các lớp hiệu suất G1 đến G4. Nguồn điện công nghiệp chung yêu cầu loại G2 trở lên, với điện áp nhất thời /-2,5% và dung sai tần số nhất thời /-5%; trung tâm dữ liệu và tải quy trình chính xác chỉ định G3.

Các loại bao vây và định dạng cài đặt

Các bộ được hỗ trợ bởi Cummins có thể được cung cấp dưới dạng các thiết bị mở, có mái che im lặng, được đóng trong thùng chứa hoặc gắn trên rơ-moóc và lựa chọn này thúc đẩy cả việc tuân thủ tiếng ồn lẫn chi phí lắp đặt.

Bộ mở nằm bên trong một phòng máy chuyên dụng. Các bộ im lặng mang theo một tán âm thanh để đặt ngoài trời. Các bộ container cung cấp một loại vỏ có thể vận chuyển được, chịu được thời tiết với một thùng chứa ban ngày tích hợp. Bộ rơ-moóc tăng thêm khả năng di chuyển trên đường để cung cấp năng lượng tạm thời hoặc luân phiên.

Loại mở

Chi phí đầu tiên thấp nhất trên mỗi kVA
Cần phòng máy thông gió, có khí đốt và thải nhiệt
Âm thanh điển hình 85-90 dB(A) ở 7 m
Tốt nhất cho các tòa nhà hiện có và ngăn chặn trong nhà

Loại im lặng

Tán âm giúp giảm âm thanh xuống 70-75 dB(A) ở khoảng cách 7 m
Vỏ chịu thời tiết cho phép lắp đặt ngoài trời
Khoảng cách truy cập dịch vụ và dấu chân lớn hơn
Tốt nhất cho các địa điểm trên sân thượng, lề đường và sân ngoài trời

Silent Type Diesel Generator Sets with Acoustic Canopy

Loại im lặng Diesel Generator Sets with Acoustic Canopy Máy phát điện có độ ồn thấp kèm theo có mái che cách âm, lý tưởng cho các khu đô thị nhạy cảm với tiếng ồn; bổ sung cho các kịch bản bao vây và bố trí ngoài trời được mô tả ở trên. Xem sản phẩm →

Mức áp suất âm thanh điển hình ở 7 m, tham chiếu thử nghiệm ISO 8528-10

Kiểu mở 88 dB(A)

Loại xe kéo 85 dB(A)

Loại thùng chứa 77dB(A)

Tán im lặng 72dB(A)

Giá trị minh họa; số đọc thực tế phụ thuộc vào kiểu động cơ, kết cấu tán và điều kiện thử nghiệm.

Các định dạng bao vây cho các bộ được hỗ trợ bởi Cummins
tham số	Mở	Im lặng	thùng chứa	Đoạn giới thiệu
Âm thanh ở khoảng cách 7m	85-90 dB(A)	70-75 dB(A)	75-80 dB(A)	85-90 dB(A)
Bảo vệ thời tiết	Chỉ trong nhà	tán IP54	thùng chứa đầy đủ	Bìa tùy chọn
Dung tích nhiên liệu	Bể cơ sở khoảng 8 h	Bể cơ sở khoảng 8 h	Bể ngày cộng với bên ngoài	Bể cơ sở khoảng 8 h
sử dụng điển hình	Phòng máy	cố định ngoài trời	Tải cơ sở trang web	Di động hoặc cho thuê

Mức âm thanh giảm khoảng 6 dB khi tăng gấp đôi khoảng cách trong trường mở. Bộ im lặng định mức 72 dB(A) ở khoảng cách 7 m vẫn áp dụng khoảng 60 dB(A) ở ranh giới 50 m, vì vậy hãy xác minh giới hạn tiếng ồn cục bộ tại đường ranh giới thuộc tính chứ không phải ở tán cây.

Hệ thống điều khiển, song song và bảo vệ

Bảng điều khiển, chứ không phải động cơ, là nơi thực hiện tự động hóa công nghiệp: lỗi nguồn điện tự động (AMF), chuyển mạch tự động, song song và giám sát từ xa, tất cả đều có trong thông số kỹ thuật của bộ điều khiển.

Bảng điều khiển AMF khởi động bộ thiết bị khi mất điện lưới, chuyển tải và tự động trả lại tải khi nguồn điện lưới ổn định. Trình tự khởi động điển hình cho phép khởi động ba lần và đạt điện áp và tần số định mức trong vòng 6 đến 10 giây. Đối với các cơ sở có nhiều bộ, việc song song yêu cầu bộ điều khiển tự động đồng bộ hóa và chia sẻ tải để giữ tần số và điện áp ổn định.

AMF/ATS: tự động khởi động, chuyển tải và quay lại với bộ hẹn giờ có thể điều chỉnh và các lần chạy tập thể dục bị tắt tiếng
Song song: tự động đồng bộ hóa, chia sẻ tải RMS thực, bảo vệ nguồn điện ngược
Truyền thông: RS485 Modbus, tiếp điểm khô cho SCADA, tín hiệu khởi động-dừng từ xa
Bảo vệ: áp suất dầu thấp, nhiệt độ nước làm mát cao, quá tốc độ, quá dòng, ngắn mạch, dưới/quá điện áp, nguồn ngược

Xác định giao diện điều khiển trước khi đặt hàng. Gói tiêu chuẩn chỉ cung cấp các điểm tiếp xúc khô; Modbus bổ sung tính năng đo từ xa đầy đủ cho SCADA công nghiệp và tính năng dừng khẩn cấp từ xa có dây nối cứng là bắt buộc trong các cơ sở lắp đặt công nghiệp.

Tìm nguồn cung ứng, OEM và phân phối dự án

Công ty TNHH Cơ điện Dương Châu Aiweite cung cấp các bộ máy chạy bằng Cummins từ 10 kVA đến 2.500 kVA và các thiết bị hỗ trợ Các chương trình OEM và ODM với đặc điểm kỹ thuật trực tiếp tại nhà máy, thiết kế điều khiển tùy chỉnh và tích hợp động cơ đa thương hiệu.

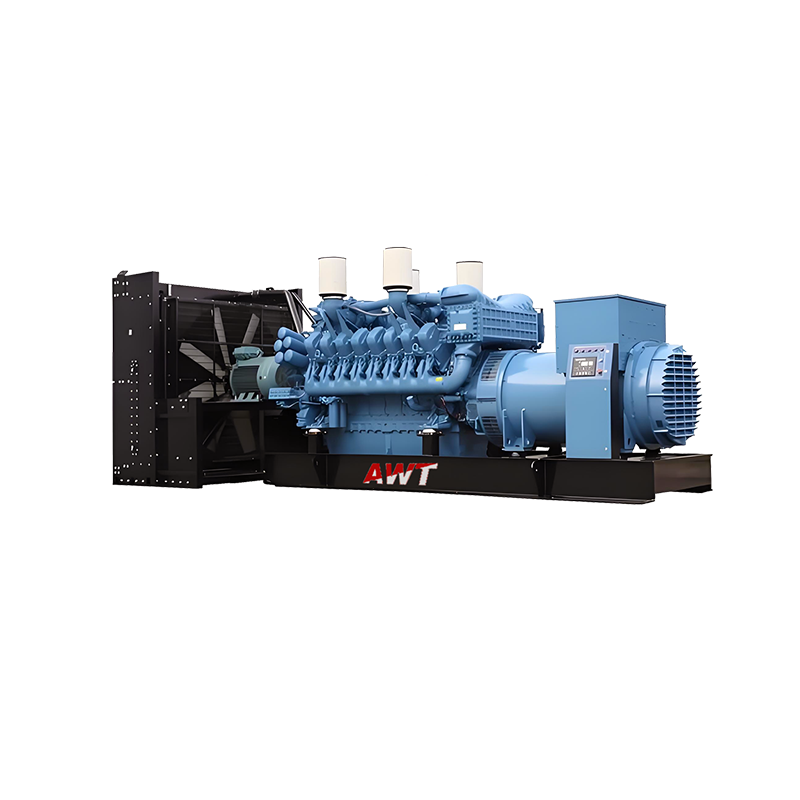

Công ty đã sản xuất và lắp đặt các tổ máy phát điện diesel từ năm 2008, bao gồm các dạng hở, im lặng, container và rơ-moóc. Danh mục đầu tư của nó cũng bao gồm các bộ được hỗ trợ bởi Perkins-, Volvo-, MTU-, Weichai- và Yuchai, vì vậy một đội xe có thể tiêu chuẩn hóa trên một nền tảng bộ điều khiển và một đối tác dịch vụ trên các thương hiệu động cơ. Đối với các dự án cần lắp đặt tại chỗ, phạm vi sản xuất mở rộng sang hỗ trợ phân phối, định vị, đi cáp và vận hành.

Khi đặt hàng một đội xe, hãy chỉ định cùng nhãn hiệu bộ điều khiển, cùng nhà cung cấp tán và cùng danh sách tùy chọn trên mỗi thiết bị. Quyết định duy nhất đó làm giảm lượng tồn kho phụ tùng thay thế và rút ngắn thời gian đào tạo kỹ thuật viên.

Câu hỏi về thông số kỹ thuật dành cho người mua công nghiệp

Sự khác biệt giữa xếp hạng dự phòng và xếp hạng chính tính bằng kVA là gì?

Chế độ chờ (ESP) dành cho nhiệm vụ khẩn cấp lên tới 500 giờ mỗi năm mà không có khả năng quá tải. Prime (PRP) cho phép chạy không giới hạn số giờ với mức quá tải 10% trong 1 giờ trong 12. Trên cùng một gói máy phát điện động cơ, bộ dự phòng 500 kVA thường được xếp hạng 455 kVA sơ cấp và 410 kVA liên tục theo ISO 8528-1.

Những tùy chọn điện áp nào có sẵn trên các bộ chạy bằng Cummins?

Đầu ra điện áp thấp tiêu chuẩn là 400/230 V ở 50 Hz và 480 V ở 60 Hz, ba pha bốn dây. Cấu hình trung thế ở mức 6,3 kV và 10,5 kV phù hợp với bộ trên 800 kVA hoặc đường cáp dài. Điện áp tùy chỉnh có sẵn theo yêu cầu, nhưng chúng thay đổi cài đặt máy phát điện và bảo vệ.

Bộ Cummins loại im lặng có thể đạt được mức độ ồn nào?

Mái che im lặng thường đạt được 70 đến 75 dB(A) ở độ cao 7 m khi được thử nghiệm trong các điều kiện ISO 8528-10. Các bộ mở không có vỏ bọc thường có mức đo từ 85 đến 90 dB(A) ở khoảng cách 7 m và các bộ đóng trong thùng chứa nằm trong khoảng 75 đến 80 dB(A).

Một bộ được xếp hạng cao nhất có thể chạy liên tục không?

Bộ xếp hạng cơ bản (PRP) có thể chạy không giới hạn số giờ với tải thay đổi, miễn là tải trung bình duy trì ở mức bằng hoặc dưới 70% xếp hạng cơ bản và không bao giờ vượt quá mức quá tải 10% trong 1 giờ trong 12 giờ. Tuân theo lịch bảo dưỡng của nhà sản xuất, thay dầu thường sau mỗi 250 đến 500 giờ hoạt động tùy thuộc vào hệ số tải.

Viết mọi thông số kỹ thuật của bộ Cummins công nghiệp dựa trên các định nghĩa xếp hạng ISO 8528-1, trạng thái điện áp và tần số, xác nhận giao diện bộ điều khiển và định dạng vỏ, sau đó so sánh giá giữa các nhà cung cấp.
